ハードウェア開発日誌:KiCadの作業メモ(elecrow発注準備→発注→商品が届くまで)

f:id:k_mawa:20181027152954p:plain

elecrow発注するには

前回まででガーバーデータの出力ができました。 最後にelecrowに発注する準備から手続きをまとめました。あと一息です。

作業memo

(1) elecrowに行きます www.elecrow.com

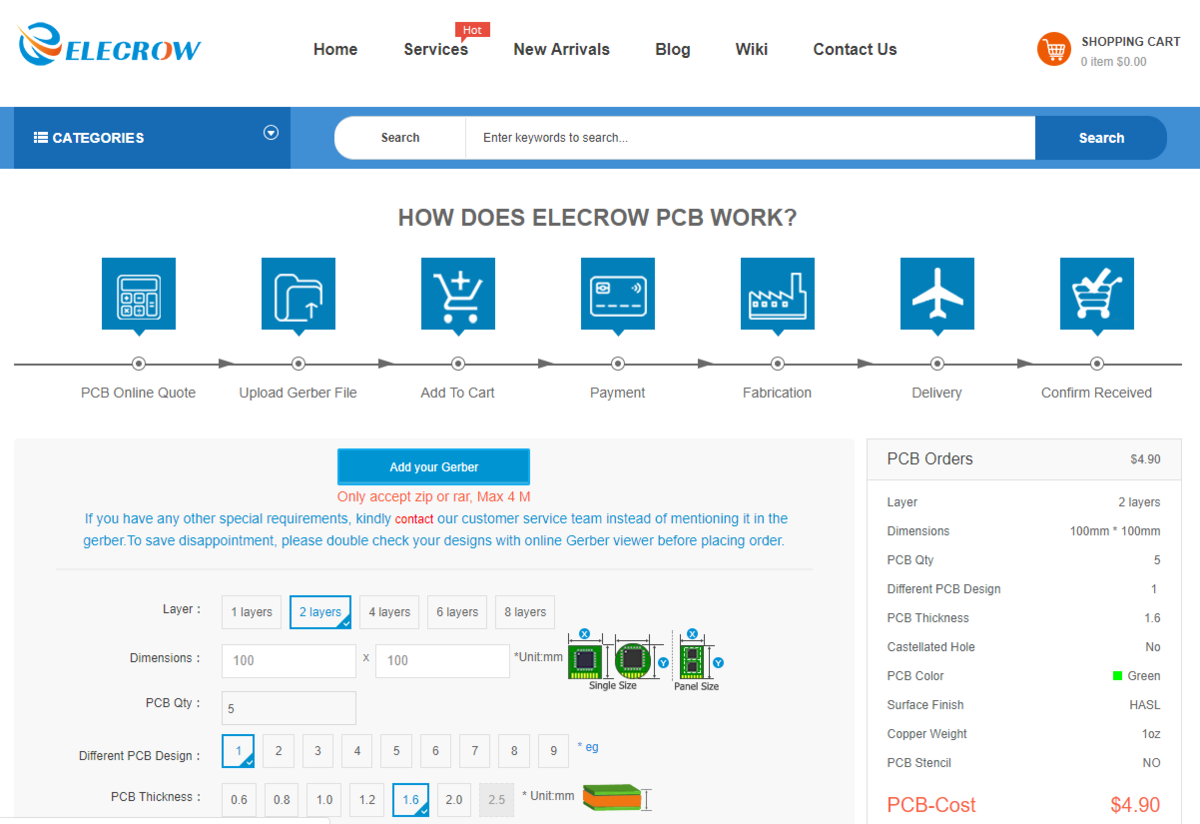

「PCB Service」ボタンで下記ページに行きます。 f:id:k_mawa:20190314150613p:plain

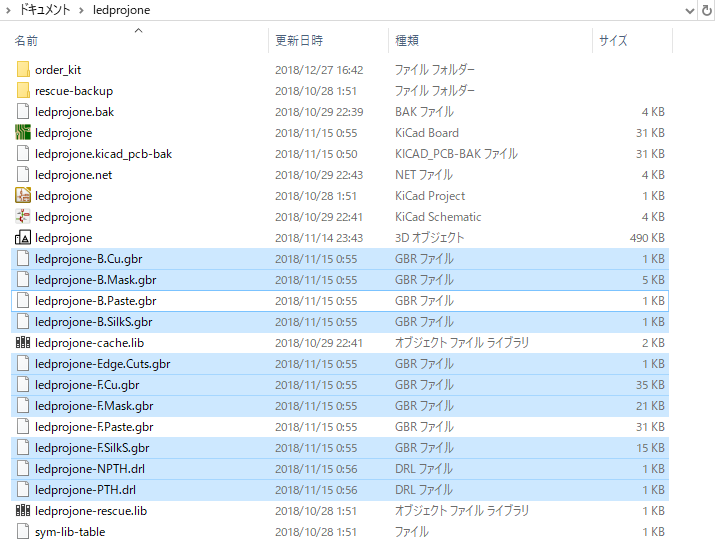

(2) 手続きに必要なファイルを集め、ファイル名を変更。 前の段階で出力したガーバーデータのうち、 elecrowに必要なファイルを集めて別フォルダに移動します。 f:id:k_mawa:20190314150624p:plain

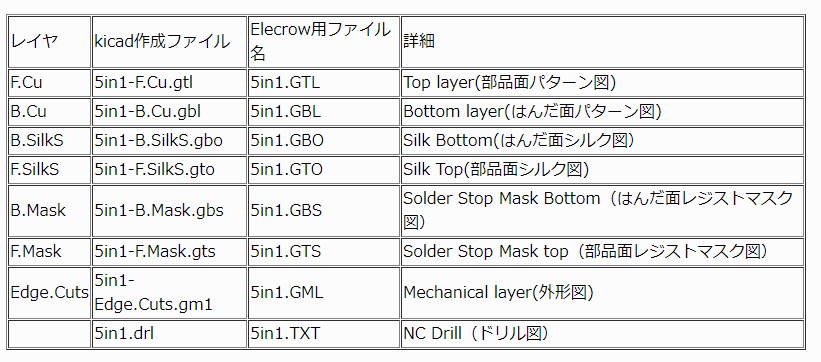

下記引用の図にそってリネームします。(引用元は後述) f:id:k_mawa:20190314150742p:plain

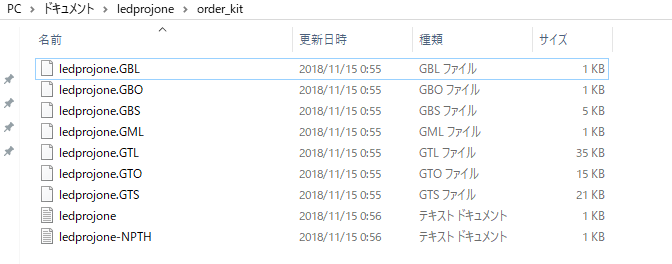

リネームしました。 f:id:k_mawa:20190314150633p:plain

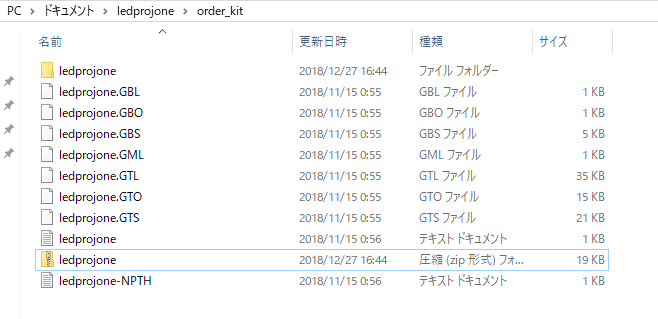

(3) zipにまとめます。 f:id:k_mawa:20190314150645p:plain

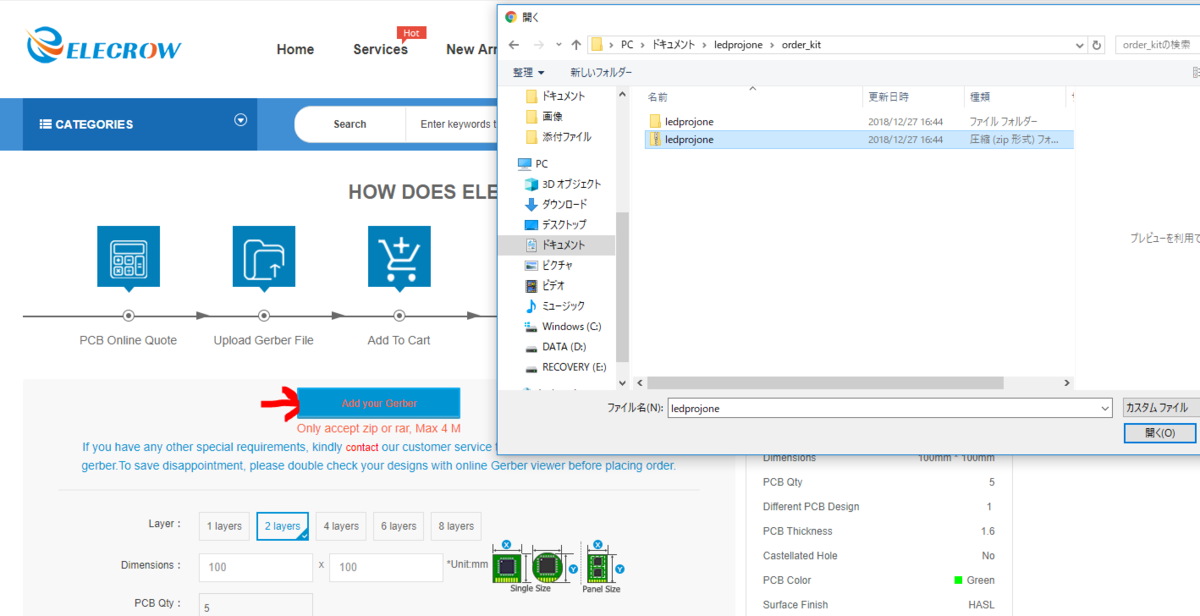

(4)elecrowの手続きページでzipをアップします。 f:id:k_mawa:20190314150757p:plain

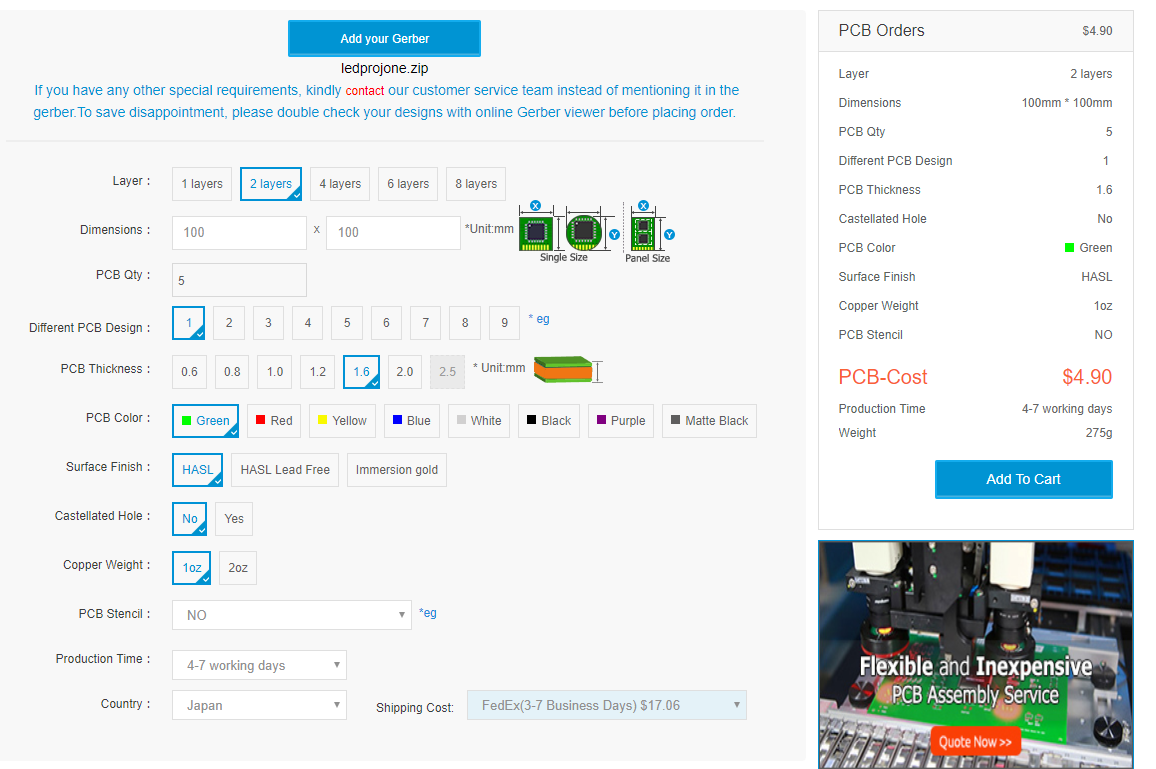

(5) 料金など確認して、「AddCart」で決済します。クレジットカード決済です。 f:id:k_mawa:20190314150809p:plain

(6)数日待つと届きます。

中国企業なので、旧正月期間前後(2月頭から)は納品がめちゃくちゃ遅れるというお話を聞いてますのでご注意ください。

引用元・参考資料

atmel.client.jp

www.kicad.xyz
