ハードウェア開発日誌:KiCadの基本的な使い方メモ
KiCadの進捗
先週はあまり進まなかったかな・・・どうだったかな・・・とりあえず今週は土曜の夜中に進捗。基盤発注データとなるKiCadでの配線を練習。
結果

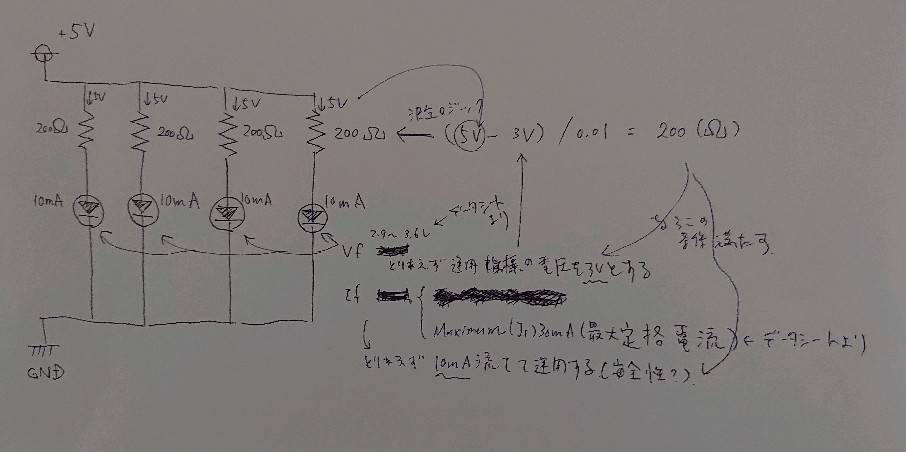

下書きは以下のようなものから↓
無事なんだかそれっぽいものができた。ここから回線エラーなどを取り除いたら発注できるのかな・・・手探りであります^^
基本的操作法メモ
ここまでで必要であった操作法のメモを残します。(多分わすれてしまうと思うので・・・苦笑)
KiCad 新規プロジェクトの開き方

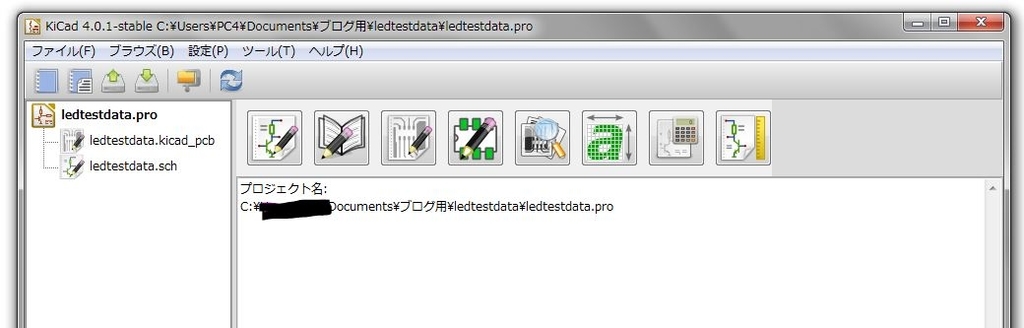

まず、KiCadを起動した画面です

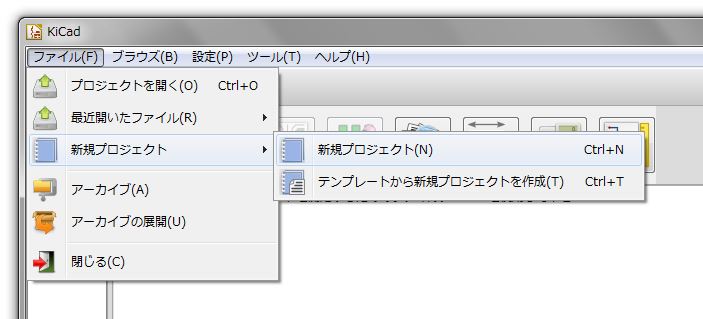

ファイル>新規プロジェクト>新規プロジェクトを選択したら、プロジェクト名を記入してOKなど押すと・・・

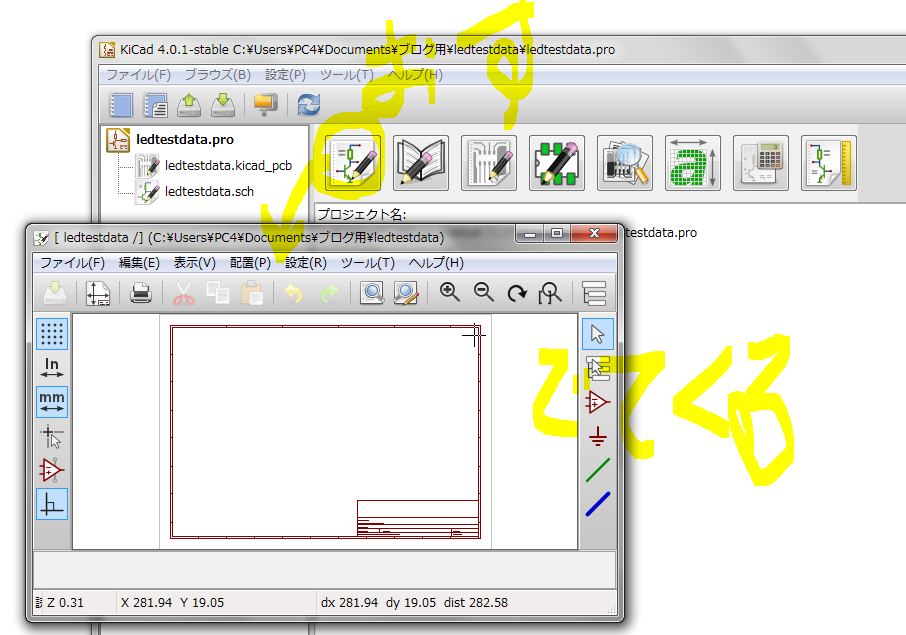

次のようにプロジェクトファイルが生成されたのを確認できました。
KiCad 新規プロジェクトを開いた後、回路図を編集しはじめる
一番左のアイコンつきボタンです。
回路図を編集する際の電子工作パーツ(コンポーネント)の指定の仕方

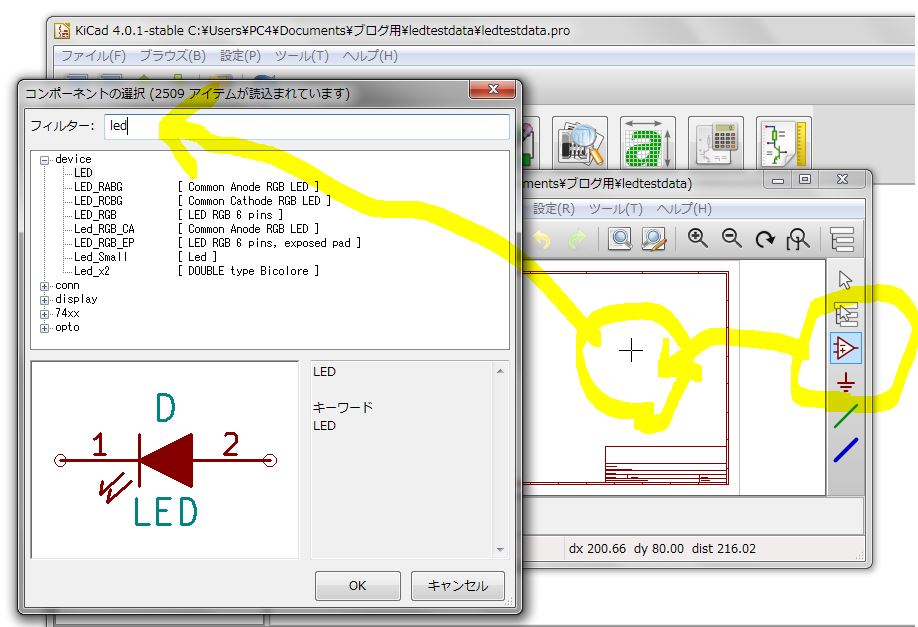

オペアンプかな?このアイコンを押すとどのパーツを選ぶのか一覧から検索できるウィンドウが開くので、そこから挿入したいパーツを検索して選びます。例LED
など。

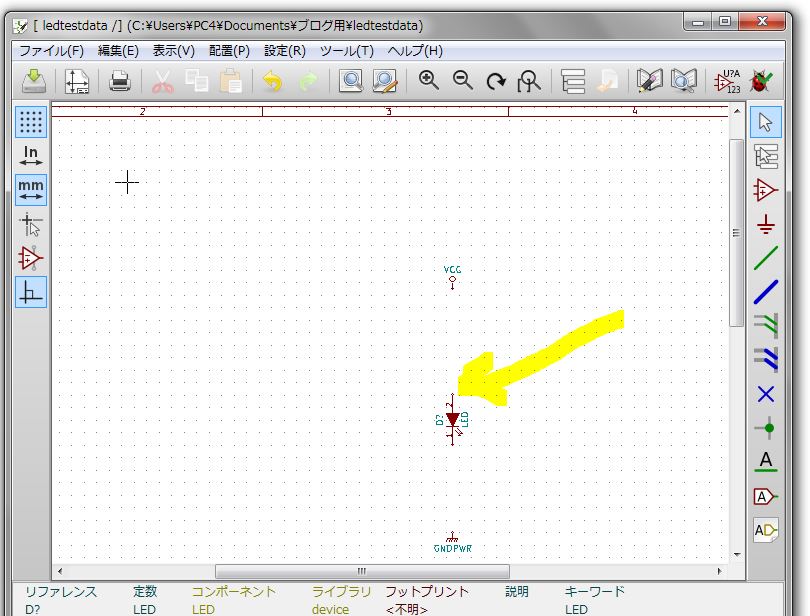

左向きに固定されました。これはあとで編集して方向を変えることができます。

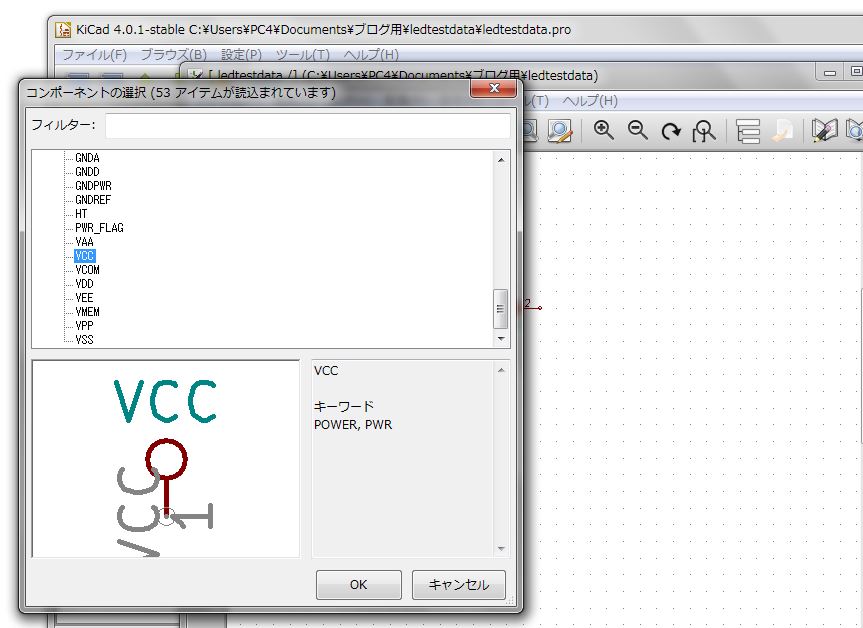

電源はGNDマークを押すと同様に利用できます。
配置したコンポーネントの移動方法

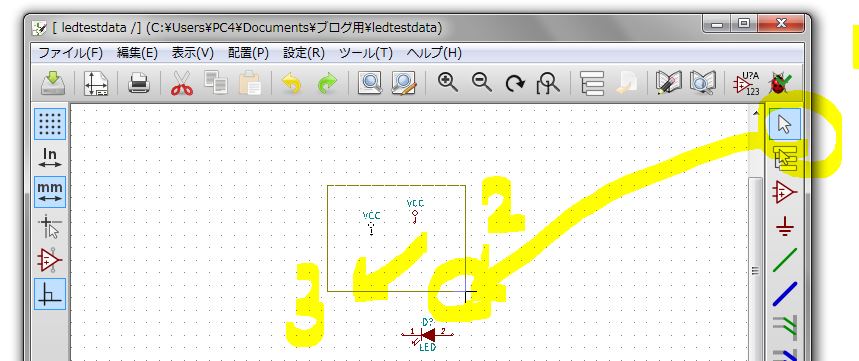

ちょっと変わってます。白矢印を選んで範囲指定したあとにその範囲に入っているパーツが動かせます。
配置したコンポーネントの編集

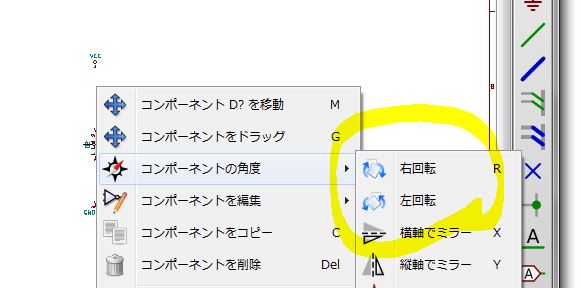

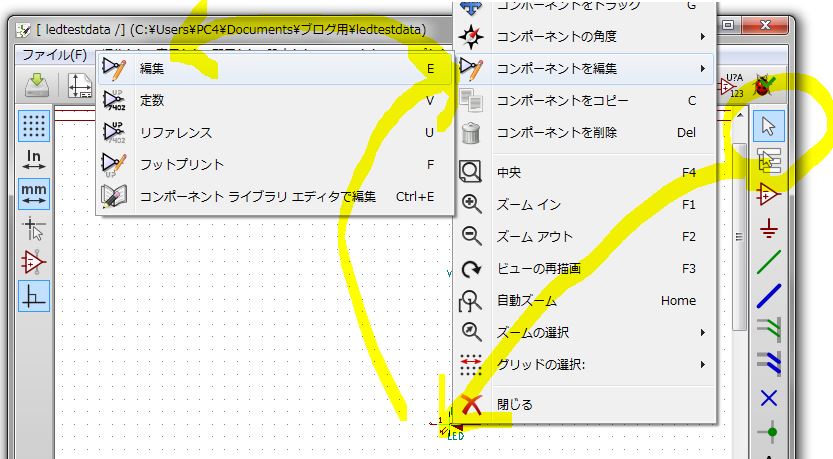

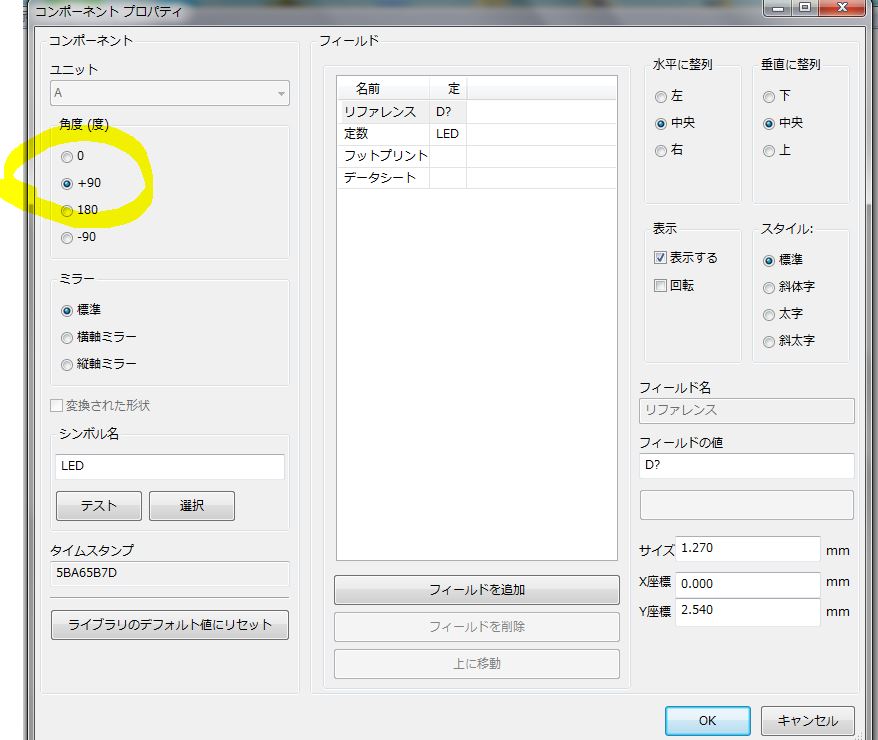

これで向きや、付記されている数値をいじったりできます。
方向転換だけならこの方法が楽です。
コンポーネントのコピー

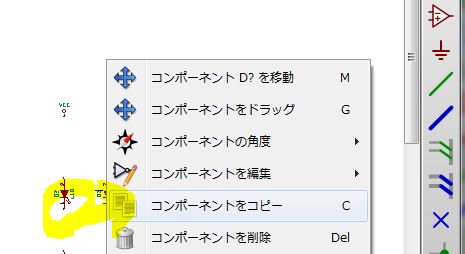

同じ部品のコピペができます。
配線方法

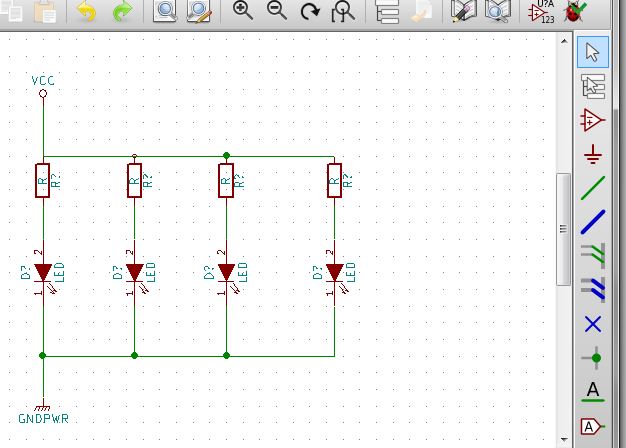

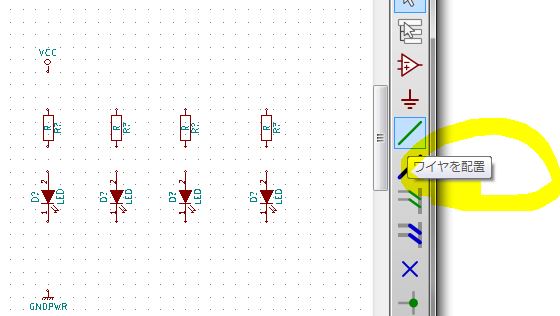

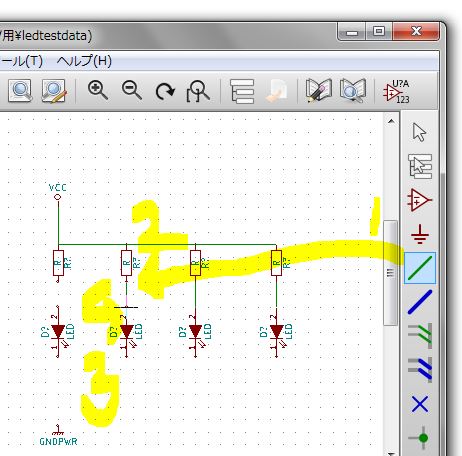

ワイヤをはる方法は以下です。
